TCP/IP联网门禁系统标准应用方案

ELANST智能门禁系统是ELANST一卡通系统下的一个应用子系统，是指基于现代电子与信息技术，在建筑物内外的出入口安装智能卡电子自动识别系统，通过持有非接触式卡片来对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统, 其目的是为了有效的控制人员（物品）的出入，并且记录所有出入的详细情况，实现对出入口的安全管理。

在ELANST门禁管理系统中无论选用哪种非接触式智能卡或生物识别（指纹等），都可以实现自动化管理，具体根据资金投资、功能需求及与其它系统的配套情况等来选用。

ELANST智能门禁TCP/IP系统通过计算机对各控制器实施监控、管理， 利用大厦、社区内部或现代企业、集团已架设的Lan局域网线路，把门禁系统融入局域网或接入Internet之中，无须另外架设线网，即可在世界的任何一个地点对同一个系统内的不同门禁点实现远程管理、控制。

一、TCP/IP联网门禁系统方案设计目标

ELANST门禁TCP/IP管理系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上，为门禁出入控制提供安全、方便的管理。

具体目标为：

 持有效卡人能很方便的进出门。

 没有卡或持无效卡的人不能进出门。

 出现异常情况，能通过电脑软件方便的查询到某人某时的出入详细纪录。

 管理人员能随时控制每张卡的进出权限。

经济合理的运营成本。

二、TCP/IP联网门禁系统功能说明

　　　　ELANST门禁管理系统其目的是为了有效的控制人员的出入，并且记录所有出入的详细情况。具体包含发卡、出入授权、实时监控、出入查询及打印报表等；控制机可以联网和脱机工作；TCP网络多门系统可选择网络服务器+单元门禁机或TCP直联网门禁机两种方式其中一种或两者结合，都是通过TCP/IP网络进行通讯，管理电脑可以指定TCP/IP网络中的任何一台；门禁的出入记录可以做为考勤依据；门禁机同时也可兼做巡更，巡更人员刷卡时会记录刷卡信息但不会开门。

（1）基本功能

对不同的人员设置不同的通行权限。

一天可设置七个时间段，可严格控制人员在每个时段的进出与否。

 可以设定允许通行的时段在节假日及周末是否有效。

强行开门，超时未关门等自动报警。

 多种信息记录：每次开门时间，开门卡、编号，报警原因、位置。

开门延时可调。

可脱机或联网使用。

多级看门狗电路设计杜绝死机。

可控制各种不同的电控锁。。

（2）联动功能

监控联动：开门动作（包括非法闯入，门锁被破坏）时，启动联动监视系统，发出实时报警信息。

 灯光等联动：当刷卡有效时，自动打开相应区域灯光等

消防联动：当出现火警时，自动打开相应区域通道

此功能实现有两种方式：

1、消防联动的信号可以按区域分别直接接入该区的门禁控制主机，出现火警，相关门全部自动打开。

2、消防联动信号输入门禁电脑软件，软件控制所有的门全部打开，此种方式要求软件一直运行。

（3）集中管理

管理中心统一对人员出入权限设置、更改、取消、恢复。

管理中心可远程控制开门。

管理中心可以实时监控每个门的状况及人员出入情况。

可以集中查询、打印等。

（4）脱机运行

门禁主机本身已具备存储、计算的功能，相当于一台小型电脑，管理中心通过软件把此门的权限信息下载到门禁主机，门禁主机能保存这些信息，即可不依赖于管理中心的PC能自动识别、判   断、读写、记录进出人员的资料，PC机可随时发送指令给门禁机，更改人员权限或读取出入记录等。

三、ELANST网络门禁系统相比同行优势

 适应市电电压波动(输入范围AC180V—250V)
 防雷击设计（1万伏500A反应速度1-10纳秒）
杜绝死机(多级看门狗电路设计)
 数据、时钟永不丢失（采用美国原装内置电池芯片）
分体机硬件设计高度集成，结构更简单，故障更少（后备电源主机一体设计等）
分体机铁箱外壳，坚固耐用，抗破坏性强
 定时设置开关门（每天可设置两个时段将门/锁打开，在此其间无需刷卡进出）

四、系统工作流程

1、管理员在管理软件中设置通道、人员等基本信息。

2、管理员给每个人发卡，并授权每个人在哪些门哪些时段可以进出。

3、进门时，持卡人用非接触IC卡在门禁前晃一下，门禁机确认身份后，打开电锁开门，人员进入后，门关闭。

4、 出门时，持卡人刷卡或按按钮，门打开，人员出去后，门关闭。

五、系统软件说明

1、 系统可以独立使用“ELANST门禁管理系统” 软件，也可运行“ELANST企业一卡通” 、“ELANST小区一卡通”中都的门禁管理模块来工作。

2、 版本选择： 单机版、网络版、Internet版

3、 语言支持： 英文、中文简体、中文繁体

4、 数据库选择：Access数据库和SQL sever数据库可选；单机版对应数据库Access2000；网络版、Internet版对应SQL-server2000数据库系统。

5、 功能简述：操作保护控制、人事管理、卡片管理、门禁权限管理、 实时进出监控、报警事务管理、报警实时监控、记录查询和统计、报表输出（含考勤时则包括：排班管理、考勤统计管理、工资管理）

6、 网络版中的数据库服务器要求操作系统为Windows2000.

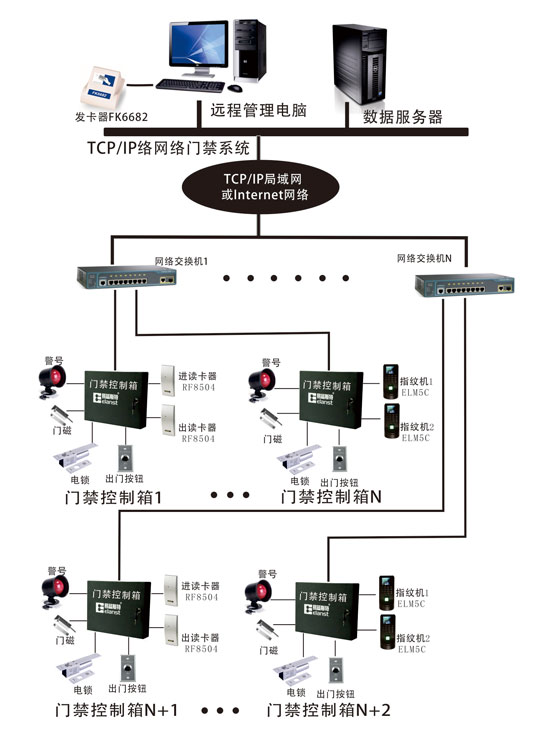

六、系统设备拓扑图

七、TCP/IP联网门禁系统操作说明

系统具有严格的权限管理，系统超级用户帐号为SYSTEM, 原始密码为空，第一次登录时便应修改密码，只有此帐号进入才能给别人分配管理员或操作员的权限。

主窗口中能实时监控到各门禁点的状态、是否报警等, 当发生报警信号时，系统自动弹出报警界面
