养老院门禁管理系统应用方案（2.4G远距离读卡器应用）

我司门禁管理系统的扩展应用，采用我司自主开发的门禁控制系统，兼容前端远距离卡片识别感应的原理，为我司专门为养老院门禁管理系统量身定制的一套简易型系统，进行功能扩展后实现以下功能：

1、持卡人能远距离识别感应门禁卡开门，需求感应距离为3-5米。

2、出门有报警提示：老人开门离开后，对应的管理中心电脑房有指示灯提示（常亮绿灯，有人出入时亮红灯），并触发警示声音。

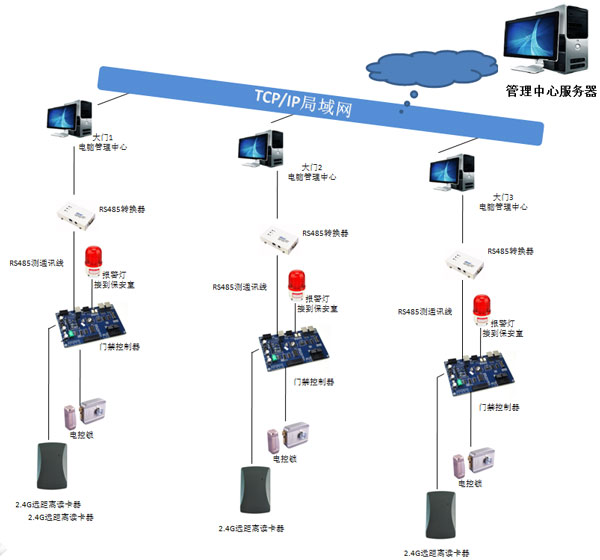

系统应用产品设备拓扑图说明：

系统设备配置说明：

1、主控制单元：
联网型门禁控制器 型号：DCU9902N
该主控制器，除了标准的门禁控制功能外，自带扩展接口功能信号，利用该信号，在硬件上进行配置设备，可外接报警指示灯（含蜂鸣器）。原有门禁读卡器通讯接口进行协议对接后，改成远距离读卡器。
2、2.4G远距离读卡器
2.4G远距离读卡器，具有感应效果好，不受干扰等优点（其它频段的远距离读卡器的识别标签无法随携带，装在口袋或包中，是读不到卡片信息的，而2.4G可成功解决该问题，应用更加方便）。所以在该系统应用中优先配置了该设备。
3、报警提示功能实现
配备的报警提示灯具有以下功能：红绿灯交替提示与复位，蜂鸣声音提示。有人出入大门时报警灯亮红灯并有声音提示，常规亮绿灯。
4、其它门禁设备同标准的门禁系统配置。

5、门禁系统软件具有管理中心服务器数据处理功能，能在局域网内实现实时在线数据查询，不同门人员进出记录。

每个大门硬件设备配置数量说明：
主控制器1台

远距离读卡器1台（使用全向功能的）或2台（使用定向功能的）

报警灯1个

电源控制箱1套
该养老院门门禁管理系统，是为客户量身定制的，应用于北京某区养老院，已经试行推广开。系统稳定，实用性强。
