一、易蓝斯特Elanst电梯刷卡系统分类说明

1、按使用途径：分为层控式控制、外呼梯控制或是两者结合到一起使用

电梯刷卡系统层控式说明：原理是控制电梯内的1、2、3......数安楼层按键，我们通过电梯主控制器接线控制，采用IC卡读写应用技术或是ID卡独立唯一的编号就行认证，用户进入电梯后需要使用随身携带的卡片刷卡后才能按自己所在楼层的数字按键。该模式又分为刷卡直达型和刷卡按键型，目前易蓝斯特Elanst的电梯刷卡系统以刷卡按键型为主。该系统适用高楼层的小区、酒店、商务电梯使用，并且可以结合我们公司的门禁系统产品实现门禁梯控一卡通管理，方便物业管理。

电梯刷卡系统外呼梯控制型：原理是采用IC读写应用技术，乘梯人员必须刷卡识别身份后，才可以按上下呼梯按键。该系统需要每一层都安装一台读卡器控制电梯。易蓝斯特Elanst外呼梯控制系统具有免布线发卡优点，可以通过IC卡读写扇区的原理，控制卡片使用人进出楼层的权限，并且能在管理中心统一发卡，限定卡片的有效期。该系统适用于工业园内楼层不高的货梯使用，具有安装简单，成本造价低，系统稳定实用性高的特点，特殊应用需求的可以定制限定刷卡次数的功能，实现电梯的收费管理。

2、Elanst电梯刷卡按通讯方式分类：RS458联网型电梯控制系统、TCP/IP联网型电梯控制系统、脱机IC免布线式电梯管理系统。

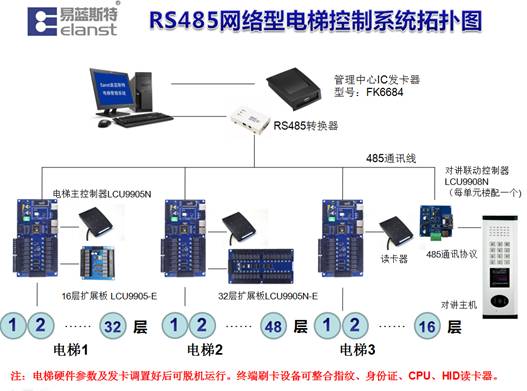

RS485联网型电梯刷卡控制系统如下图所示：

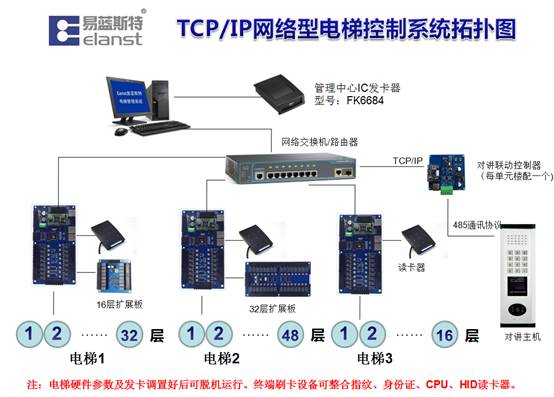

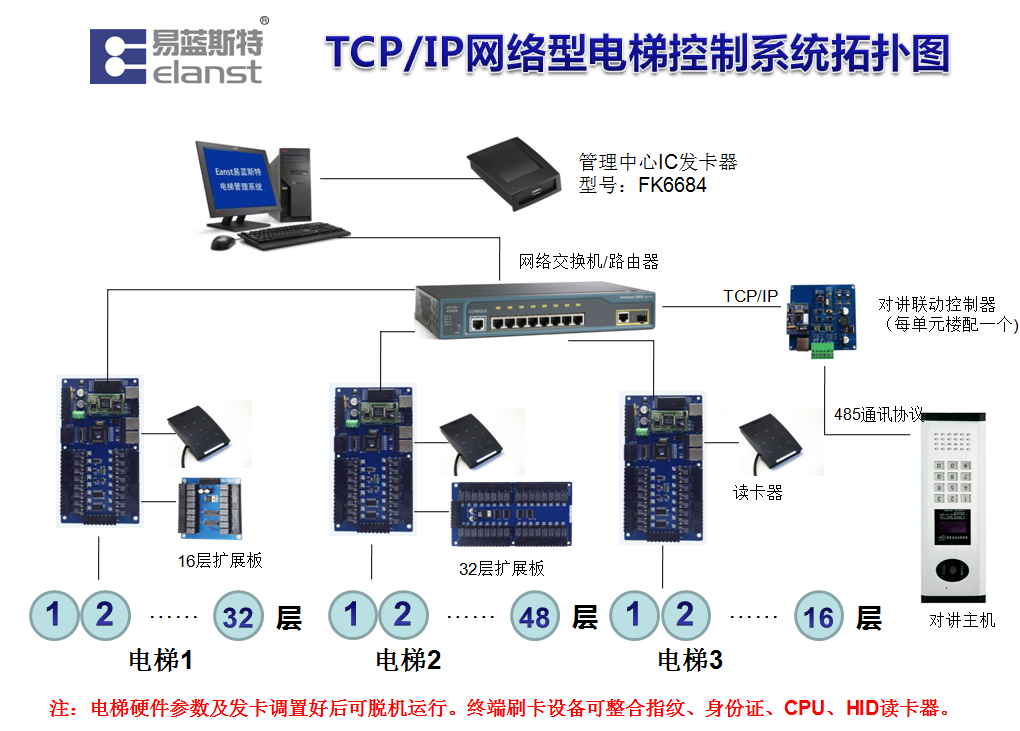

TCP/IP联网型电梯刷卡控制系统拓扑图如下图所示：

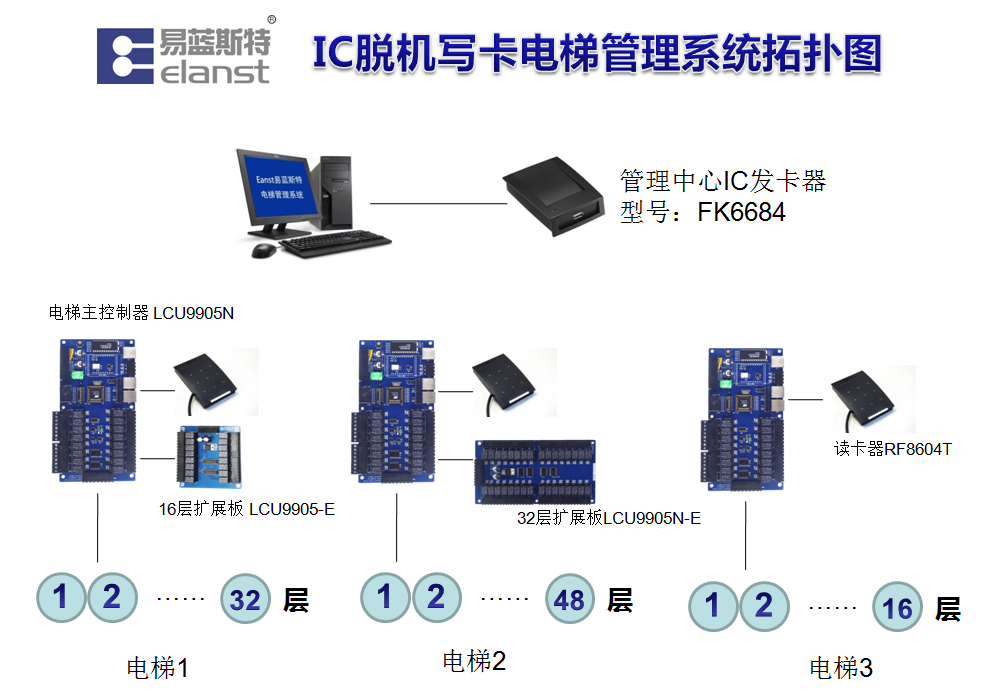

IC脱机写卡型电梯刷卡控制系统拓图如下图所示：

联网系统与IC脱机写卡系统的区别说明：联网可以实时在线查看进出数据、兼容性强的优点，缺点是电梯井需要布线；脱机IC的电梯刷卡系统具有免布线管理方便实用性高的特点。

三、易蓝斯特Elanst电梯刷卡系统设备说明

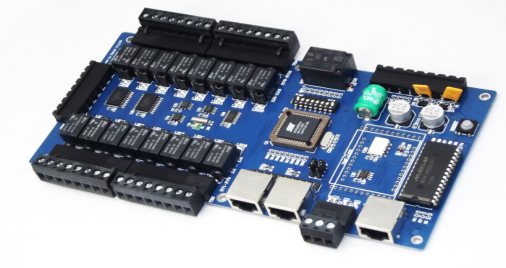

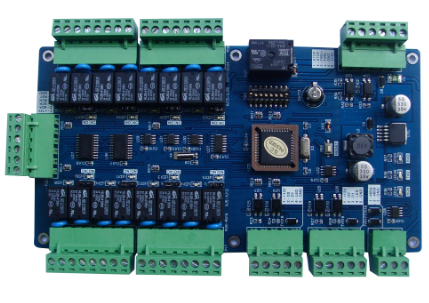

1、电梯刷卡控制系统主控制器

脱机工作电梯主控制器型号：LCU9905D

联网工作电梯主控制器型号：LCU9905N

工作电压：DC12V±5%50W

工作电流：最大300mA

工作环境：温度-45℃~80℃,温度：0~90%

五年锂电池，保持控制器内的存贮器和时间设置

输入端口可设为模拟量或开关信号输入，模拟量输入电压为0-5V

开关量输入信号连接电缆最长500米

规格尺寸：主板200mm×105mm×25mm

读卡器：提供外接2台W26读卡器接口

可控制楼层楼：自带16层控制，最多扩展64层

　　控制箱：钢板及喷塑350×270×75mm

2、 电梯楼层扩板

当电梯楼层刷卡系统，需要控制的楼层数量超过16层时，就需要增加电梯楼层扩展板。

16层以上32层以下配置：电梯主控制器+1台16层的电梯刷卡系统楼层扩展板LCU9905-E

16层以上48层以下配置：电梯主控制器+1台32层的电梯刷卡系统楼层扩展板LCU9905N-E

16层以上64层以上配置：电梯主控制器+1台16层扩展板+1台32层扩展板

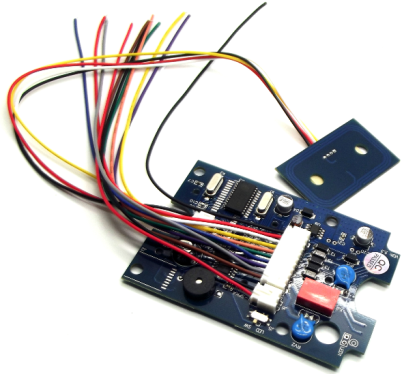

3、脱机IC免布线专用电梯读卡器

  带外壳型号：RF8604T

  嵌入式型号：RF8604T-1

  工作电源：12V <1W

  读卡类型：Mifire One

  感应距离：6－10cm

  通讯方式：W26

  控制卡片：识别卡片有效时间、及卡片写入地址码

  主机尺寸：L48×W69×H18mm

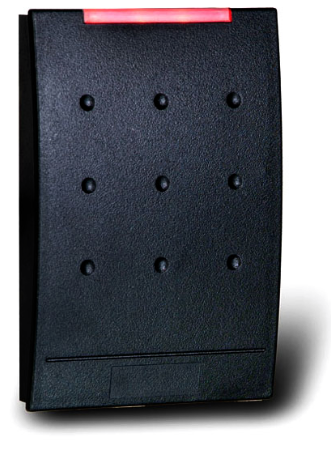

注：联网系统专用的电梯读卡器可与普通的门禁读卡器兼容

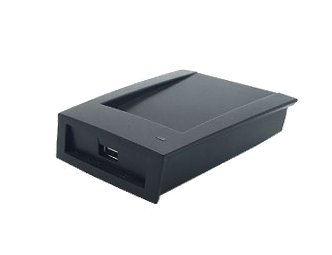

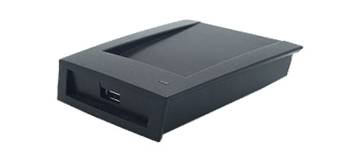

4、IC写扇区加密发卡器  型号：FK6684

通讯方式：标准USB

工作温度：0℃～70℃

湿度范围：0 %～90%

读写时间： <80ms

工作电源：DC9V ,<200Ma

工作温度：0%～90%

外观尺寸：160mm×75mm×25mm

    内部装有读写模块，通过授权发卡软件，实现对IC卡的各种读写操作为，包括给IC卡格式化、分区、写入卡号、充值等等。

    出厂的空白Mifare IC卡定义各分区的功能，同时在IC卡的分区中写入相关信息及校验密码。通常的使用步骤是用户通过自己选定的12位密码，制作出一张授权卡，这张授权卡可以盖含了所有系统，即在以后的用户卡制作中，通过它可以把各系统的所需信息写入空白卡中，空白卡就变成了可以被系统识别的用户卡。

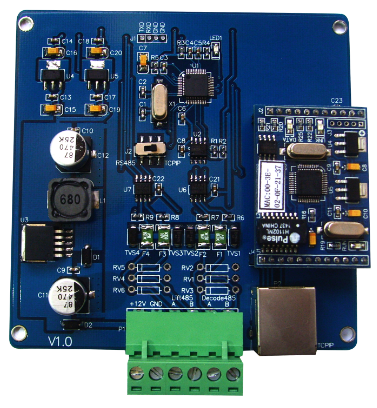

5、楼宇对讲联动控制器 型号：LCU9908N

原理：在每一单元楼对讲主机与电梯主控制器间通过RS485接上该对讲联动控制器，需要采集对讲厂家对讲主机的RS485通讯协议,每个单元楼可独立工作。

  适用于易蓝斯特IC读写 类电梯控制系统 。

  施工布线简便，但需要重新编程写对讲联动控制器协议。

  目前已经做过协议兼容对接的楼宇对讲品牌有：东莞安天下、振威、安居宝、冠林、立林、狄耐克、深圳澳斯凯、欧贝、泉州佳乐、深圳慧锐通。

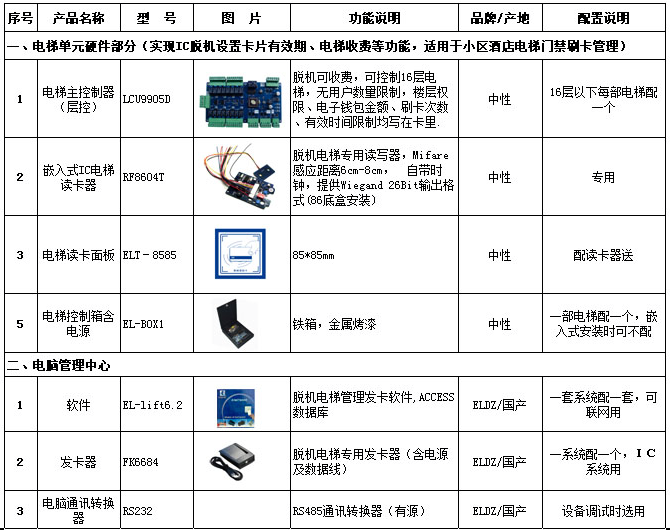

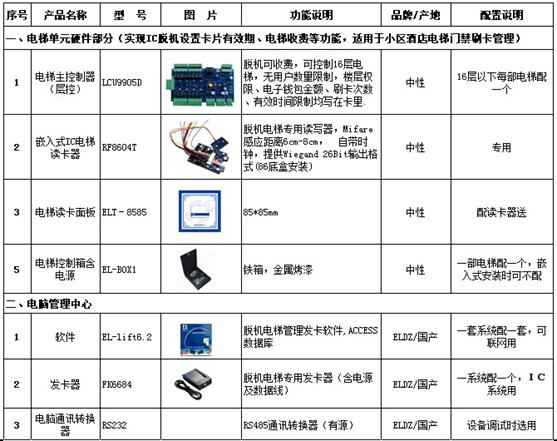

四、电梯刷卡系统配置说明：
