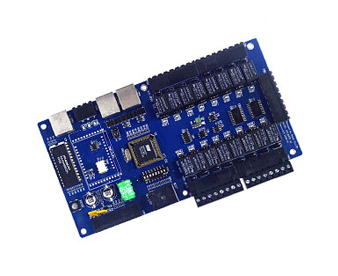

LCU9905N是用于楼宇的电梯控制和集成的电梯多功能控制器。通过采用LCU9905N，物业管理公司或管理人员能对对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制了闲杂人员的进入。所有使用电梯的持卡人，都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。 LCU9905N即可单独基于电梯控制软件使用，又可作为E/NET9000门禁控制软件平台使用的一个控制模块，它与门禁控制系统相互兼容，组成一个强大的保安系统网络，也可以独立使用来控制电梯。LCU9905N可在线运行，可以单机独立运行，即使关闭PC机，LCU9905N也可以正常使用，确保其稳定可靠的控制功能，从而提高楼宇管理层次。
电梯面板按键接线图说明
电梯读卡器接线定义
|
兼容多种前端输入设备 | ||
|
支持Wiegand26Bit,Wiegand32Bit,Wiegand40Bit |
|
指纹识别技术 |
|
|
ABA(第二轨道)，银行磁条卡 |
|
感应式IC卡 |
|
|
生物识别技术 |
|
密码键盘 |
|
|
水印磁卡 |
|
并具有自适应功能，控制器自动检测输入前端 |
|
|
输出和输入 | ||
|
|
2组标准RJ45读卡器输入端口 |
|
16组无源干接点信号输出端子 |
|
|
1组外部紧急停止信号输入端子 |
|
2组控制器工作电源输入端子 |
|
|
1组消防信号（+48V）输入端子 |
|
1组扩展控制器信号输出端子 |
|
|
技术参数 | ||
|
|
工作电压： DC 12V/5V±5% 50W |
|
工作电流：最大400mA |
|
|
工作环境：温度-25℃～80℃，湿度0～90% |
|
5年锂电池，保持控制器内的存贮器和时间设置 |
|
|
RJ45读感器接口：提供TTL电平信号，12V DC，150mA读感器电源 |
|
读感器连接电缆：8芯双绞屏蔽线，24AWG，最长100米 |
|
|
16组无源干接点信号输出端子，10A接触电流， |
|
采用可拆卸式的接线端子，合金钢无磁性法兰材料 |
|
|

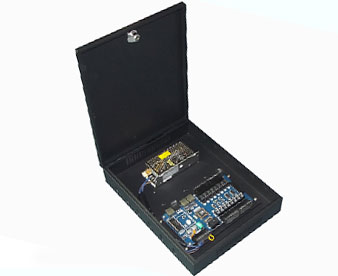

铁箱尺寸规格： ------350mm×70mm×75mm |
|
外箱材料：钢板及喷塑 |
|
|
网络通讯 | ||
|
|
一个RS485网络通讯口，连接127个控制器 |
|
通讯速率： 9600 1,1,n |
|
|
网络总长可达1200米 |
|
支持TCP/IP网络通讯（扩展模块内置式） |
|
|
控制器功能特性 | ||
|
|
每个控制器支持5000个卡批次 |
|
支持10万持卡人 |
|
|
每个控制器可存贮4096条进出事件或报警事件缓冲，数据掉电保持时间超过90天 |
|
提供两个标准的读卡器接口，支持多种格式读卡器输入 |
|
|
当重新联网时数据自动上传 |
|
多种系统板状态监测和自检 |
|
|
控制器具有休眠、安全、常开等几种工程模式 |
|
任意楼层的远程手动控制 |
|
|
支持单层权限刷卡不需按按键，多层权限按电梯按键选择需要到达的楼层 |
|
可实现通过密码开放相应电梯楼层，每个楼层支持9组不同密码 |
|
|
可与多家酒店锁厂家配套，实现一次发卡便可使用 |
|
可实现收费、按次数乘坐电梯功能，无须联网使用 |
|
|
动态电压保护 | ||
|
|
所有输入/输出均带电压动态保护 |
|
所有继电器输出带有瞬间过压保护 |
|
|
拨码开关设置 | ||
|
|
SW 1-7位设址控制器地址 |
|
SW 8 复位开关 |
